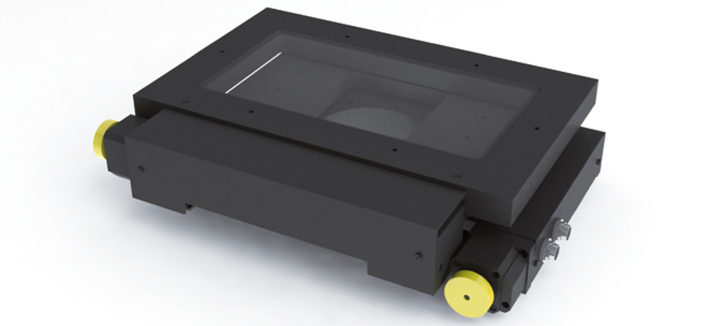

電動XY測定ステージ

電動XY測定ステージ

堅牢、高精度にデザインされたメルツホイザー社の測定ステージは最大移動範囲 600mm x 600mmまでご用意致します。最大荷重 3000 N (約 306 kgf）高重量搭載可能なステージも供給可能です。さらに、MT mot MRシリーズにはMR測定システムが内蔵されているため、高精度に測長することができます。

●MT motシリーズの最高移動速度はステージに使用されているBall screw pitchに依存します。

  • 1 mm Ball screw pitch 仕様： 最高速度 60 mm/s
  • 2 mm Ball screw pitch 仕様： 最高速度 120 mm/s
  • 4 mm Ball screw pitch 仕様： 最高速度 240 mm/s

電動XY測定ステージ　MT mot 50x50

電動XY測定ステージ　MT mot 50x50
  • ●測定範囲：50mm x 50 mm
  • ●分解能：0.01um (最小ステップサイズ)
  • ●繰り返し精度：< 1um
  • ●位置決め精度： um単位の絶対精度：測定長/40+2.5
  • ●重量：3,500g　●搭載可能重量：5,000g
  • ●Ball screw pitch：1mm
  • ●仕様：透過光用、反射光用、ハードネステスター用

電動XY測定ステージ　MT mot 100x100 MR

電動XY測定ステージ　MT mot 100x100 MR
  • ●測定範囲：100mm x 100 mm
  • ●分解能：0.05um (最小ステップサイズ)
  • ●繰り返し精度：< 1um
  • ●位置決め精度： um単位の絶対精度：測定長/40+2.5
  • ●重量：7,500g　●搭載可能重量：5,000g
  • ●Ball screw pitch：1mm、2mm
  • ●仕様：透過光用、反射光用、MR測定システム内蔵

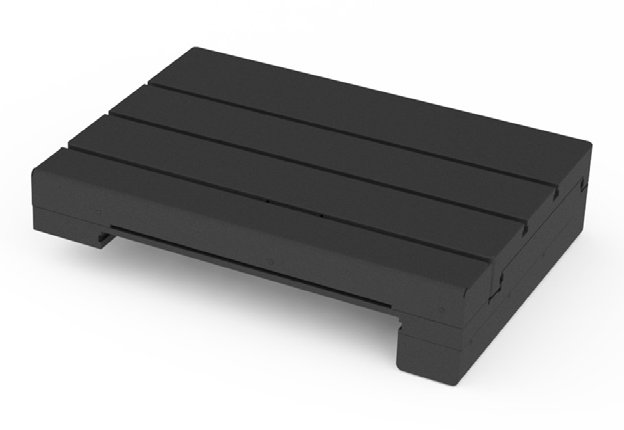

電動XY測定ステージ　MT mot 200x100 MR

電動XY測定ステージ　MT mot 200x100 MR
  • ●測定範囲：200mm x 100 mm
  • ●分解能：0.05um (最小ステップサイズ)
  • ●繰り返し精度：< 1um
  • ●位置決め精度： ±1um
  • ●重量：9,000g　●搭載可能重量：5,000g
  • ●Ball screw pitch：1mm、2mm
  • ●仕様：透過光用、反射光用、MR測定システム内蔵

高重量 / 高荷重対応ステージ

最大荷重 3000 N (約 306 kgf）まで可能です。硬度計（硬さ測定器）や高重量観察の試料に適します。ステージ移動範囲やクローズド制御についてもカスタム対応します。

特注対応

1台から特別な仕様変更を承ります。移動範囲の変更、サンプルの固定冶具作成、装置組み込み時の固定等対応可能です。詳細の打ち合わせにより仕様を決定し御見積致します。

納期

納期は受注後約2ヶ月です。ご注文のタイミングにより前後します。

その他、ご不明な点はお気軽にご相談ください。

　　　　

※上記に記載がないメーカー型式にも対応致します。お問い合わせください。

※価格はお問い合わせください。その際に、取付け予定顕微鏡もしくは装置組み込みをお知らせください。
